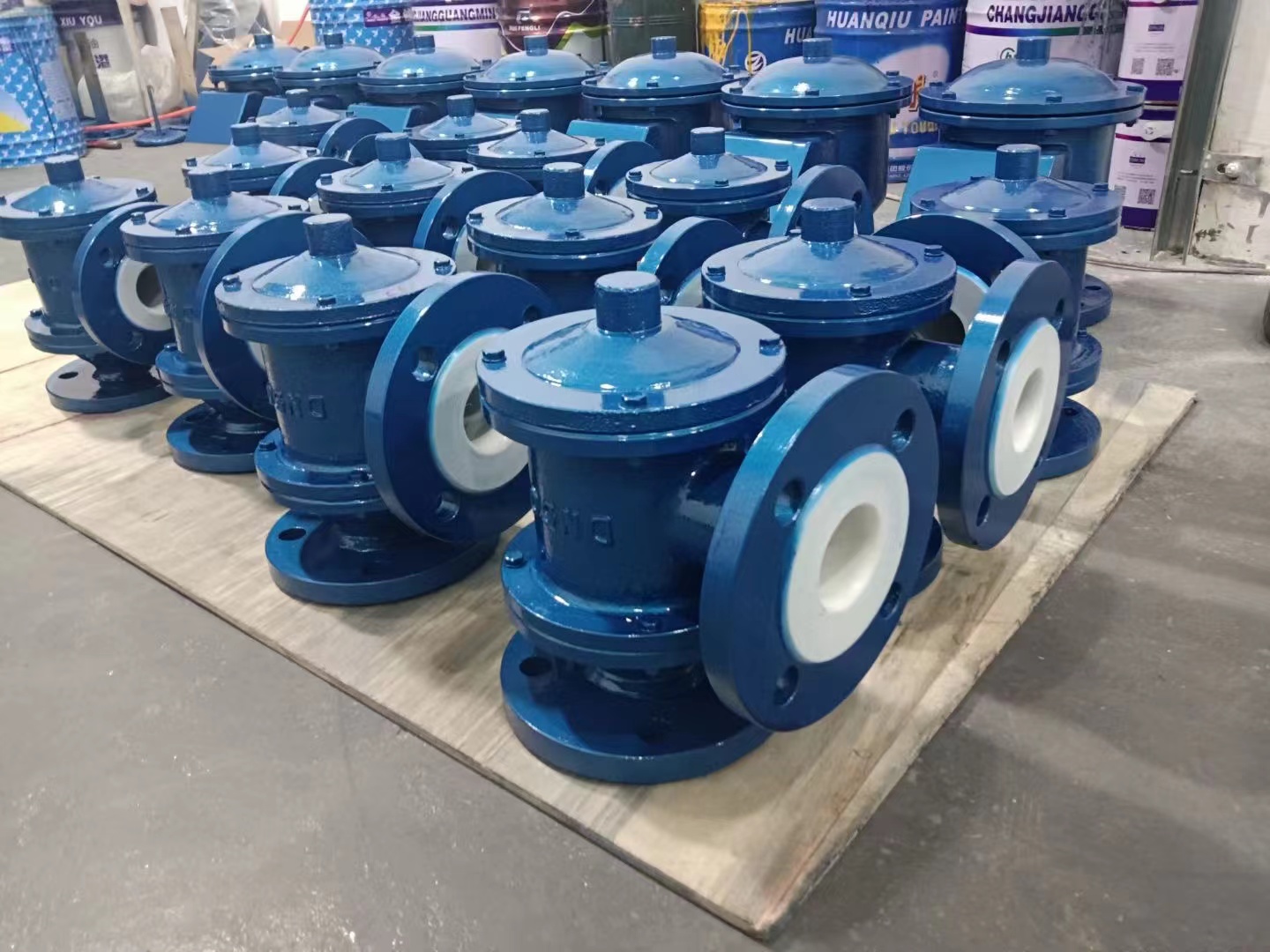

呼吸阀是一种什么阀门呢?工艺技术中一般选用在罐顶安装呼吸阀的方法来保持储存罐标准气压均衡,保证储存罐在过压或真空泵时免受毁坏,维护储存罐安全性,而且降低储存罐内原材料的蒸发和耗损,对安全性和环境保护均具有必须的积极意义.
一、呼吸阀原理
呼吸阀的构造本质上是由1个压力阀盘(即呼气阀、和1个真空阀盘(即吸气阀、组成的,压力阀盘和真空阀盘既可并排布局,也可重复布局.其原理:当贮罐工作压力和大气压力泡相同时,压力阀和真空阀的阀盘和高压闸阀相互配合,高压闸阀旁边密封性构造有"吸咐"效用,使高压闸阀严实不漏水.当工作压力或真空值提升时,阀盘刚开始打开,因为在高压闸阀旁边仍存有着"吸咐"效用,因此仍能保持稳定的密封性.
当罐里工作压力上升到定压值时,将压力阀开启,罐里汽体根据呼气阀(即压力阀、侧排至外部空气中,这时真空阀因为遭受罐里正压力功效处在关掉情况.于己,当罐里工作压力降低到必须真空值时,真空阀因为大气压力的正压力功效而开启,外部的汽体根据吸气阀(即真空阀、侧进人罐里,这时压力阀处在关掉情况.在无论怎样,压力阀和真空阀不可以另外处在开启的情况.当罐里工作压力或真空值降至一切正常实际操作工作压力情况时,压力阀和真空阀处在关掉情况,终止呼吸或深吸气全过程.
二、呼吸阀的功能
呼吸阀在正常状态下起密封作用,只有在下列条件下呼吸阀才开始工作":
1、储罐向外输出物料时,呼吸阀即开始向罐内吸人空气或氮气.
2、向储罐内灌装物料时,呼吸阀即开始将罐内气体向罐外呼出.
3、由于气候变化等原因引起罐内物料蒸汽压增高或降低,呼吸阀则呼出蒸汽或吸人空气或氮气(通常称热效应、.
4、发生火灾时,储罐因呼出气体受热引起罐内液体蒸发量剧增,呼吸阀便开始向罐外呼出,以避免储罐因超压而损坏.
5、在其它工况下,如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等,呼吸阀则相应进行呼出或吸人,以避免储罐因超压或超真空而遭受损坏.
